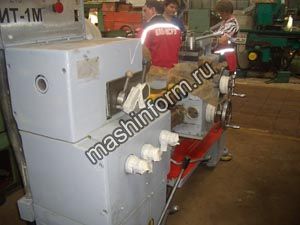

Станок токарно-винторезный ИТ-1М

Технические характеристики:

Станки модели ит-1м предназначены для выполнения разнообразных токарных и вмнторезных работ в патроне , на планшайбе и в цетрах. На станке осуществляются обточка, расточка, торцовка, сверление и нарезание метрической, дюймовой, модульной и питчевой резьбы.

Описание станка

Станок модели ИТ-1М используется для токарных и винторезных работ в патроне, в центрах, а так же на планшайбе. При использовании дополнительных приспособлений на станке можно выполнять фрезерные, расточные и шлифовальные работы, в частности, шлифование пазов, внутреннее шлифование, расточка корпусных заготовок.

Класс точности по ГОСТ 8-82Е Н

Наибольший диаметр обрабатываемой заготовки, мм:

- над станиной 400
- над выемкой 550
- над суппортом 225

Наибольшая длина обрабатываемой заготовки (РМЦ), мм 1000, 1400
Наибольшая длина обработки в выемке, мм 300
Цетр в шпинделе по ГОСТ 13214-79 Морзе 5АТ8
Конец шпинделя по ГОСТ 12593-72 6К
Диаметр прутка, проходящего через отверстие в шпинделе, мм 36
высота резца, устанавливаемого в резцедержателе, мм 25
Количество скоростей шпинделя 12
Пределы частоты вращения шпинделя, мин-1 28...1250
Количество продольных / поперечных подач 50 / 50

Пределы подач, мм/об:
- продольных 0,05...6,0
- поперечных 0,025...3,0

Шаг нарезаемой резьбы:
- метрической, мм 0,25...112
- модульной, модуль 0,25...56
- дюймовой, ниток на один дюйм 56...1
- питчевой, питч 56...1

Габаритные размеры станка, мм:
- длина (соответствует РМЦ) 2165, 2585
- ширина 960
- высота 1500

Масса станка без принадлежностей и приспособлений (соответствует РМЦ), кг : 1140, 1330
